Beschrijving

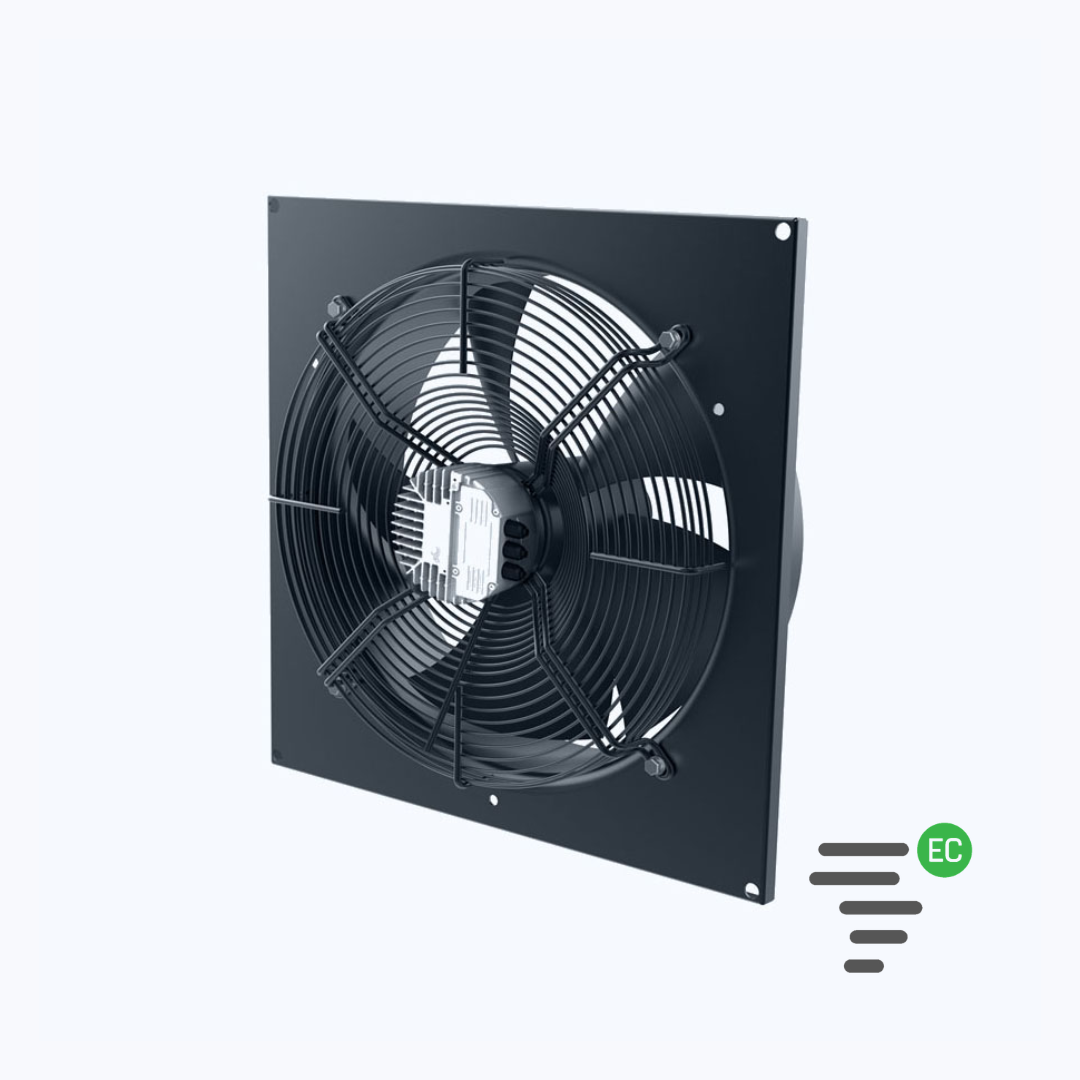

EC axiaal wandventilator VN-Wall EC
De VN-Wall EC is een axiale wandventilator met energiezuinige EC-gelijkstroommotor. De ventilator is geschikt voor het afzuigen of toevoeren van lucht in ruimtes en gebouwen waar een direct regelbare en efficiënte luchtverplaatsing gewenst is.
De VN-Wall EC is leverbaar in diameters van 200 tot 630 mm, met luchtcapaciteiten tot 12.000 m³/h en een drukopbouw tot 200 Pa. Dankzij de EC-motor is het toerental eenvoudig en nauwkeurig te regelen, bijvoorbeeld met een 0–10 V-signaal.
Waarvoor gebruik je een EC wandventilator?
Een wandventilator wordt rechtstreeks in een buiten- of binnenwand geplaatst om lucht uit een ruimte af te voeren of buitenlucht toe te voeren. De VN-Wall EC is daarmee geschikt voor uiteenlopende ventilatietoepassingen waarbij geen uitgebreid kanalennetwerk nodig is.
Denk bijvoorbeeld aan:
- productie- en bedrijfsruimtes
- werkplaatsen en magazijnen
- agrarische gebouwen
- technische ruimtes
- industriële ventilatie
- afzuiging van warme of vochtige lucht
- algemene luchttoevoer en -afvoer
De juiste uitvoering hangt daarbij niet alleen af van de gewenste luchtcapaciteit. Ook de beschikbare druk, de afmetingen van de wanddoorvoer en de manier waarop de ventilator wordt geregeld spelen een rol.
Energiezuinig en nauwkeurig regelbaar
De VN-Wall EC is voorzien van een EC-gelijkstroommotor. Het toerental is eenvoudig te regelen, waardoor je de luchtcapaciteit kunt afstemmen op de daadwerkelijke ventilatiebehoefte.
De ventilator kan onder andere worden aangestuurd via 0–10 V. Afhankelijk van de toepassing zijn ook andere regelmogelijkheden beschikbaar, zoals een potentiometer, PWM-signaal, Modbus of regeling op basis van temperatuur of vochtigheid.
Daarmee is de VN-Wall EC interessant voor situaties waarin de ventilatie niet continu op maximaal vermogen hoeft te draaien.
De VN-Wall EC is één van onze EC-ventilatoren voor energiezuinige en regelbare luchtverplaatsing.
Uitvoeringen van 200 tot 630 mm
De VN-Wall EC is beschikbaar in verschillende diameters. Afhankelijk van de uitvoering loopt de maximale luchtcapaciteit van 950 tot 12.060 m³/h.
- VN-Wall EC 200: tot 950 m³/h
- VN-Wall EC 250: tot 1.700 m³/h
- VN-Wall EC 300: tot 2.430 m³/h
- VN-Wall EC 350: tot 3.420 m³/h
- VN-Wall EC 400: tot 4.970 m³/h
- VN-Wall EC 450: tot 5.890 m³/h
- VN-Wall EC 500: tot 9.710 m³/h
- VN-Wall EC 630: tot 12.060 m³/h
De maximale capaciteit is niet hetzelfde als het beschikbare werkpunt van de ventilator. De daadwerkelijk benodigde uitvoering wordt bepaald aan de hand van de gewenste luchtcapaciteit en de weerstand in de toepassing.
De volledige technische gegevens en prestatiecurves vind je in de productsheet.
Wandventilator met stalen behuizing
De VN-Wall EC heeft een gecoate stalen behuizing en een EC-motor met IP54-bescherming. De luchtstroom loopt van de motor naar de waaier.
Voor verschillende toepassingen zijn accessoires beschikbaar, waaronder:
- beschermroosters
- kleppen
- werkschakelaars
- snelheidsregelaars
- temperatuur- en vochtigheidsregelingen
Zo kan de wandventilator worden afgestemd op de gewenste opstelling en manier van regelen.
VN-Wall EC of een andere axiale ventilator?
Een axiale wandventilator is vooral interessant wanneer je lucht rechtstreeks door een wand wilt verplaatsen. Is de ventilator onderdeel van een kanalensysteem, dan kan een EC axiaal kanaalventilator een betere keuze zijn.
Ook binnen de EC-serie zijn er verschillende uitvoeringen. Een wandventilator, kanaalventilator of andere EC-ventilator wordt gekozen op basis van het werkpunt en de manier waarop de ventilator in de installatie wordt toegepast.
De juiste EC wandventilator kiezen
Welke VN-Wall EC geschikt is, hangt af van meer dan alleen de diameter. Voor een goede selectie kijken we onder andere naar:
- de benodigde luchtcapaciteit in m³/h
- de benodigde druk in Pa
- de beschikbare inbouwruimte
- de wanddoorvoer
- de gewenste regeling
- de voedingsspanning
- de omstandigheden waarin de ventilator wordt toegepast
Heb je het gewenste werkpunt al bepaald? Dan kunnen we op basis daarvan de passende uitvoering selecteren.
Nog niet alle gegevens bekend? Geen probleem. Neem contact met ons op en bespreek de toepassing met ons. We kunnen op basis van de beschikbare gegevens de juiste EC wandventilator voor jouw situatie selecteren.
Technische specificaties VN-Wall EC
- Type: axiale wandventilator
- Motor: EC-gelijkstroommotor
- Motorbescherming: IP54
- Voeding: 230 V / 1-fase / 50–60 Hz
- Diameter: 200 t/m 630 mm
- Capaciteit: tot 12.060 m³/h
- Druk: tot 200 Pa
- Behuizing: gecoat staal
- Regeling: onder andere 0–10 V
- Luchtstroom: motor → waaier
- Accessoires: onder andere beschermroosters, kleppen en werkschakelaars
