Beschrijving

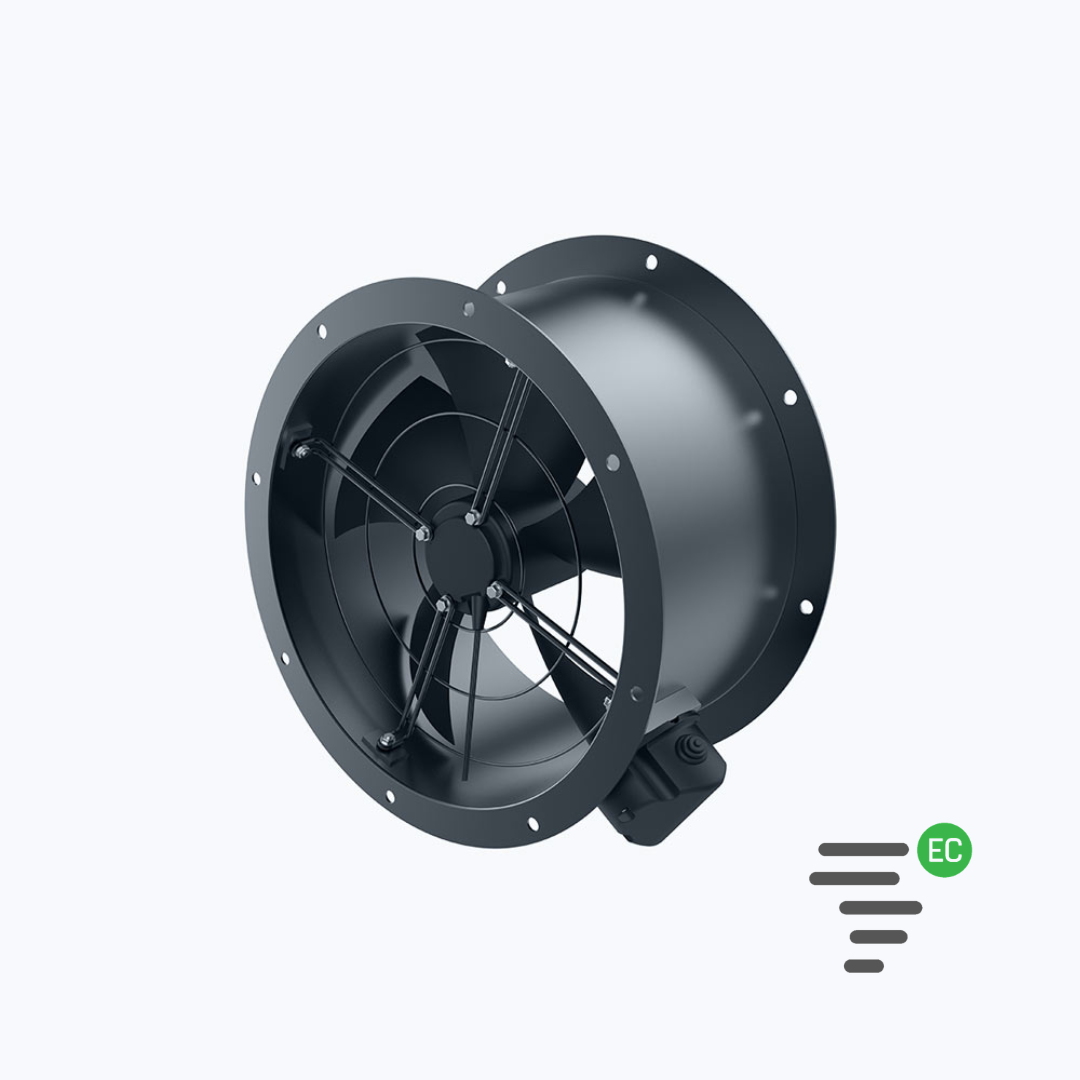

EC axiaal kanaalventilator VN-Duct EC
De VN-Duct EC is een axiaal kanaalventilator met een energiezuinige EC-motor voor het toe- of afvoeren van lucht via een kanaalsysteem. De ventilator is leverbaar in diameters van 310 tot en met 900 mm, met luchtcapaciteiten tot 35.000 m³/h en een maximale drukopbouw tot 550 Pa.
Dankzij de geïntegreerde EC-motor met rendementsklasse IE5 combineert de VN-Duct EC een efficiënte aandrijving met een nauwkeurige, traploze toerentalregeling. De ventilator is geschikt voor toepassingen waarbij grote luchtvolumes bij relatief lage drukken nodig zijn en de luchtverplaatsing goed regelbaar moet zijn.
Wanneer kies je voor een EC axiaal kanaalventilator?
Een axiaal kanaalventilator wordt rechtstreeks in een luchtkanaal gemonteerd en verplaatst de lucht in de lengterichting van het kanaal. De VN-Duct EC is vooral geschikt voor toepassingen waarbij een grote luchtcapaciteit, een relatief lage druk en een energiezuinige, regelbare aandrijving gewenst zijn.
Denk bijvoorbeeld aan:
- industriële ventilatie- en klimaatbeheersingsinstallaties;
- ventilatie in de scheepvaart en mijnbouw;
- verdampingskoeltorens en warmtewisselaars;
- koeling van elektrische en koeltechnische apparatuur;
- luchttoevoer en luchtafvoer in industriële kanaalsystemen.
De ventilator is ontworpen voor het transporteren van schone tot licht stoffige, niet-schurende lucht. De toegestane luchttemperatuur ligt tussen -20 °C en +50 °C.
Energiezuinig en traploos regelbaar
De VN-Duct EC is voorzien van een borstelloze EC-motor met permanentmagneten en elektronische commutatie. De motor heeft rendementsklasse IE5, beschermingsgraad IP55 en isolatieklasse F. De geïntegreerde motoraansturing maakt de ventilator eenvoudig aan te sluiten en in bedrijf te stellen.
Het toerental is traploos regelbaar via verschillende aansturingsmogelijkheden:
- 0–10 V;
- 4–20 mA;
- PWM;
- RS485/Modbus.
Hiermee kan de luchtcapaciteit worden afgestemd op de actuele ventilatiebehoefte. Dat is bijvoorbeeld interessant wanneer de benodigde luchtverplaatsing varieert en de ventilator niet voortdurend op maximaal toerental hoeft te draaien.
De VN-Duct EC is onderdeel van ons assortiment EC-ventilatoren.
Uitvoeringen en capaciteiten
De VN-Duct EC is leverbaar in verschillende diameters van 310 tot 900 mm. Afhankelijk van de uitvoering bedraagt de maximale luchtcapaciteit 35.000 m³/h en de maximale statische druk 550 Pa.
De serie is verkrijgbaar met verschillende behuizingslengtes, afhankelijk van de beschikbare inbouwruimte en de gewenste toegankelijkheid van de motor. Bij de ene uitvoering bevindt de motor-waaiereenheid zich vrijwel volledig binnen de behuizing, terwijl deze bij een andere uitvoering volledig binnen de totale behuizingslengte valt of juist gedeeltelijk uitsteekt voor een betere toegankelijkheid.
De maximale capaciteit en maximale druk zijn geen gecombineerd werkpunt. De daadwerkelijk haalbare luchtcapaciteit is afhankelijk van de weerstand van het kanaalsysteem.
De exacte prestaties bij verschillende werkpunten en de volledige afmetingen vind je in de productsheet VN-Duct EC onder het tabblad ‘Downloads’. Wil je weten welke uitvoering past bij jouw toepassing? Neem dan gerust contact met ons op.
Robuuste constructie en materiaalkeuze
De VN-Duct EC heeft een robuuste behuizing van gecoat staal of, afhankelijk van de uitvoering, roestvast staal (RVS). De bevestigingsflenzen zijn rechtstreeks uit de behuizing gevormd. In combinatie met de materiaaldikte draagt dit bij aan een stevige constructie.
De hoogrendementswaaier heeft schoepen met een vleugelprofiel en is verkrijgbaar in kunststof of aluminium. De schoepenhoek kan tijdens stilstand worden aangepast, afhankelijk van de uitvoering. De waaier wordt volgens de geldende balanceernormen uitgebalanceerd.
De standaarduitvoering wordt geleverd met een gemonteerde aansluitdoos. Afhankelijk van de installatie zijn diverse accessoires beschikbaar, zoals een aanzuigconus, geluiddempers, beschermroosters, flexibele verbindingen, trillingsdempers en montagevoorzieningen.
Hiermee kan de ventilator worden afgestemd op de inbouwsituatie en de eisen van het kanaalsysteem.
Accessoires en montagemogelijkheden
Afhankelijk van de uitvoering en de toepassing is de VN-Duct EC uit te breiden met verschillende accessoires voor montage, aansluiting, geluidsreductie en bescherming.
Beschikbare accessoires zijn onder andere:
- Aanzuigconus voor een goede luchtinstroom.
- Geluiddempers om het geluidsniveau van de luchtstroming te beperken.
- Beschermroosters voor een veilige afscherming van de aanzuig- of uitblaasopening.
- Inspectieluik voor toegang tot de ventilator bij inspectie en onderhoud.
- Flexibele verbindingen om de ventilator op het kanaalsysteem aan te sluiten.
- Trillingsdempers om de overdracht van trillingen naar de constructie te beperken.
- Tegenflenzen voor de montage en aansluiting op het kanaalsysteem.
- Montagevoeten voor een horizontale opstelling.
- Toerentalregelaar voor het regelen van de ventilatorsnelheid.
Welke accessoires beschikbaar zijn, is afhankelijk van de gekozen uitvoering en de montagewijze. Zo kan de VN-Duct EC worden afgestemd op de beschikbare inbouwruimte, de gewenste aansluiting en de eisen van de installatie.
Technische specificaties
- Type: axiaal kanaalventilator
- Motor: borstelloze EC-synchrone motor met permanentmagneten
- Rendementsklasse motor: IE5
- Voeding: 230 V / 1-fase of 400 V / 3-fase
- Beschermingsgraad motor: IP55
- Isolatieklasse: F
- Diameter: 310 t/m 900 mm
- Maximale luchtcapaciteit: tot 35.000 m³/h
- Maximale statische druk: tot 550 Pa
- Regeling: 0–10 V, 4–20 mA, PWM en RS485/Modbus
- Materiaal behuizing: gecoat staal of RVS, afhankelijk van de uitvoering
- Materiaal waaier: kunststof of aluminium, afhankelijk van de uitvoering
- Toegestane luchttemperatuur: -20 °C tot +50 °C
- Luchtsoort: schone tot licht stoffige, niet-schurende lucht
- Luchtstroomrichting: van motor naar waaier of van waaier naar motor, afhankelijk van de uitvoering
De volledige technische gegevens, afmetingen en prestatiecurves per type vind je in de productsheet VN-Duct EC.
VN-Duct EC of een andere kanaalventilator?
De VN-Duct EC is een specifieke uitvoering binnen ons assortiment kanaalventilatoren. Zoek je een hogere druk, een andere capaciteit, een afwijkend materiaal of een specifieke motoruitvoering? Dan kan een andere kanaalventilator beter aansluiten bij jouw toepassing.
Bekijk het volledige assortiment kanaalventilatoren of neem contact met ons op. Op basis van het gewenste werkpunt, de kanaaldiameter en de benodigde regeling kunnen we meedenken over een passende uitvoering.
De juiste EC axiaal kanaalventilator kiezen
Een kanaalventilator selecteer je niet alleen op basis van de kanaaldiameter. Het benodigde luchtvolume en de druk die het kanaalsysteem vraagt bepalen in belangrijke mate welke uitvoering geschikt is.
Heb je het gewenste werkpunt al bepaald? Dan kunnen we op basis daarvan een passende VN-Duct EC selecteren. Is nog niet alles bekend? Geen probleem. Je kunt je vraag telefonisch of per e-mail met ons bespreken. We denken graag mee over de juiste ventilator voor jouw toepassing.
