Beschrijving

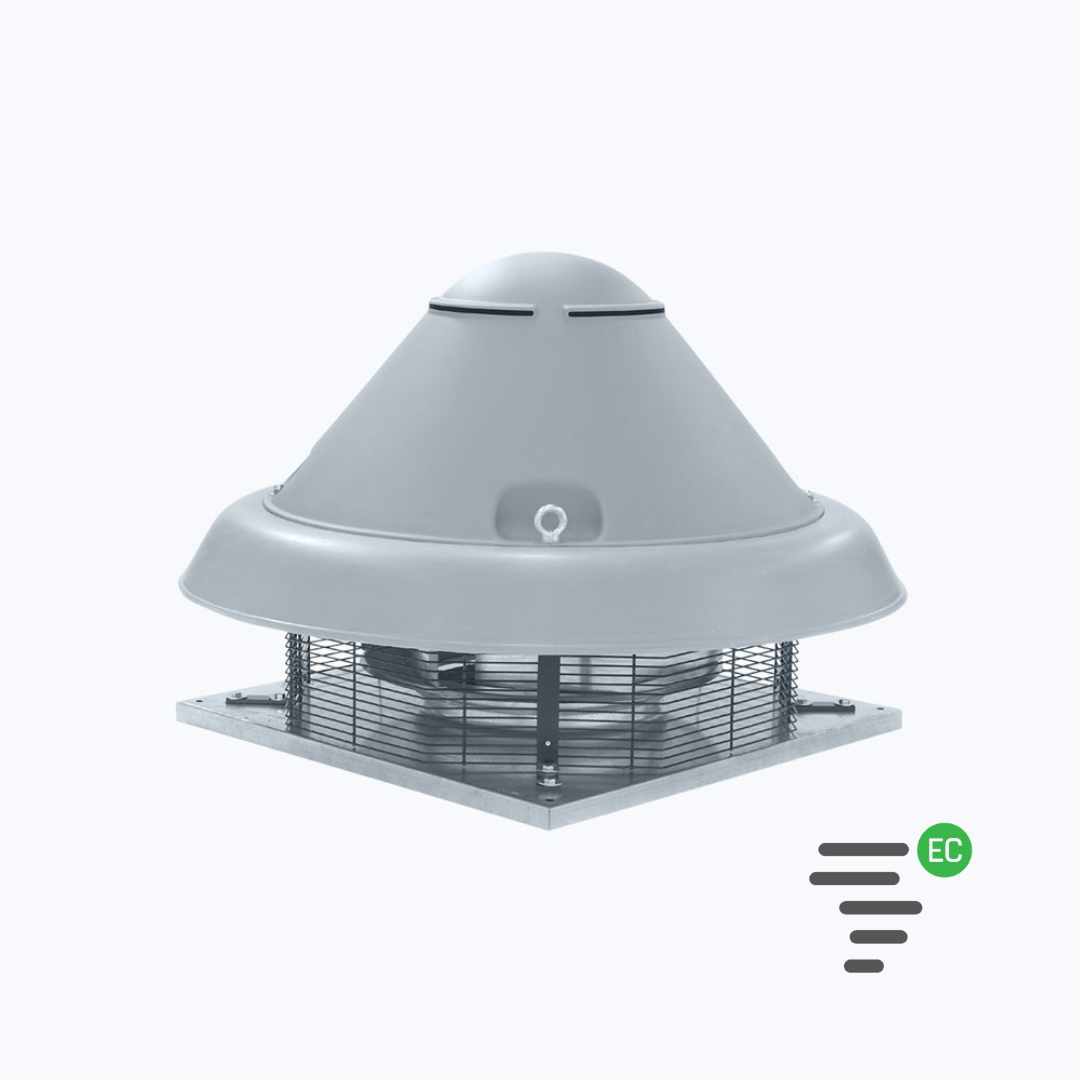

EC centrifugaal dakventilator VN-Roof CHM EC
De VN-Roof CHM EC is een centrifugaal dakventilator met horizontale uitblaas en een energiezuinige EC-IE5 motor. De ventilator is ontwikkeld voor het afvoeren van lucht via het dak en combineert een compacte dakopstelling met een regelbare luchtverplaatsing.
De VN-Roof CHM EC is leverbaar in diameters van 310 tot 630 mm, met een luchtcapaciteit tot 16.500 m³/h en een drukopbouw tot 1.100 Pa. De geïntegreerde regelaar maakt het mogelijk om de ventilator af te stemmen op de benodigde luchtcapaciteit en de omstandigheden in de installatie.
Wanneer kies je voor een centrifugaal dakventilator?
Een centrifugaal dakventilator is een goede keuze wanneer je lucht via het dak wilt afvoeren en daarbij voldoende druk nodig hebt om de weerstand in de installatie te overwinnen. Denk bijvoorbeeld aan een kanalensysteem met filters of andere onderdelen die de luchtstroom beïnvloeden.
De VN-Roof CHM EC is onder andere geschikt voor:
- afzuiging van lucht uit bedrijfs- en productieruimtes
- ventilatie van werkplaatsen en magazijnen
- afvoer van warme lucht uit gebouwen en technische ruimtes
- industriële ventilatie en procesafzuiging
- afzuiging via luchtkanalen en luchtbehandelingsinstallaties
- ventilatie van commerciële en utiliteitsgebouwen
- technische installaties waarin een centrifugaal dakventilator onderdeel is van een groter geheel
Of deze uitvoering geschikt is, hangt af van de lucht die wordt afgevoerd, de benodigde luchtcapaciteit en de weerstand in het systeem. Bij specifieke proceslucht of afwijkende omstandigheden is het verstandig om de toepassing vooraf technisch te beoordelen.
Horizontale uitblaas via het dak
Bij de VN-Roof CHM EC wordt de afgevoerde lucht horizontaal uitgeblazen. Dat maakt deze uitvoering geschikt voor dakopstellingen waarbij de lucht zijwaarts moet worden afgevoerd.
De ventilator kan worden toegepast als zelfstandige dakventilator of als onderdeel van een grotere ventilatie-installatie. De benodigde dakopstand, aansluitingen en eventuele aanvullende accessoires zijn afhankelijk van de situatie ter plaatse.
Energiezuinige EC-IE5 motor met geïntegreerde regelaar
De VN-Roof CHM EC is voorzien van een EC-IE5 motor met IP55-bescherming. Het toerental kan worden geregeld om de luchtverplaatsing af te stemmen op de werkelijke ventilatiebehoefte. Dat is bijvoorbeeld interessant wanneer de benodigde afzuiging gedurende de dag varieert of wanneer de ventilator onderdeel is van een automatisch geregelde installatie.
De volgende aansturingsmogelijkheden zijn beschikbaar:
- 0–10 V DC
- 4–20 mA
- PWM
- RS485 / Modbus
De motor is leverbaar voor 230 V / 1-fase of 400 V / 3-fase, beide bij 50 Hz. De gekozen uitvoering moet aansluiten op de voedingsspanning en de regeling van de installatie.
De VN-Roof CHM EC is onderdeel van ons assortiment EC-ventilatoren, voor toepassingen waarbij energiezuinige en regelbare luchtverplaatsing gewenst is.
Uitvoering en materialen
De VN-Roof CHM EC heeft een stalen behuizing met een kap van kunststof of aluminium. De waaier is uitgevoerd in gegalvaniseerd staal.
Voor de aansluiting en afstemming op de installatie zijn diverse accessoires leverbaar, waaronder:
- dakopstanden
- lamellenkleppen
- geluiddempers
- beschermroosters
- werkschakelaars
- aansluitdozen
- temperatuurregelingen
Welke accessoires nodig zijn, hangt af van de dakconstructie, de gewenste luchtregeling en de eisen van de installatie.
VN-Roof CHM EC of een andere dakventilator?
De VN-Roof CHM EC is een centrifugaal dakventilator met horizontale uitblaas. Deze uitvoering is geschikt wanneer je lucht via het dak wilt afvoeren en daarbij een regelbare luchtverplaatsing en voldoende druk nodig hebt.
Binnen ons assortiment dakventilatoren vind je ook andere uitvoeringen, waaronder axiale dakventilatoren en dakventilatoren voor ATEX-toepassingen. Welke ventilator het beste past, hangt onder andere af van de benodigde luchtcapaciteit en druk, de eigenschappen van de af te voeren lucht en de omstandigheden waarin de ventilator wordt gebruikt.
Twijfel je welke uitvoering geschikt is? We denken graag mee over de juiste ventilator voor jouw toepassing.
De juiste dakventilator selecteren
Voor de selectie van een VN-Roof CHM EC kijken we onder andere naar:
- de benodigde luchtcapaciteit in m³/h
- de benodigde druk in Pa
- de weerstand van kanalen, filters en andere installatieonderdelen
- de aard en temperatuur van de af te voeren lucht
- de beschikbare ruimte en dakopbouw
- de voedingsspanning en gewenste regelmethode
- de benodigde accessoires
Ook bij specifieke technische toepassingen en afwijkende configuraties denken we mee over de juiste uitvoering. Past een standaarduitvoering niet helemaal bij de toepassing? Dan bekijken we graag welke mogelijkheden er zijn voor maatwerk.
Heb je al een berekend werkpunt of technische gegevens van de installatie? Dan kunnen we die gebruiken om een passende uitvoering te selecteren. Ook als nog niet alle gegevens bekend zijn, kun je contact met ons opnemen om de toepassing te bespreken.
Neem contact op voor technisch selectieadvies. Bel 0416 – 391 999 of mail naar info@ventinet.nl.
Technische specificaties VN-Roof CHM EC
- Type: centrifugaal dakventilator
- Uitblaasrichting: horizontaal
- Motor: EC-IE5, IP55
- Voeding: 230 V / 1-fase / 50 Hz of 400 V / 3-fase / 50 Hz
- Diameter: 310 t/m 630 mm
- Luchtcapaciteit: tot 16.500 m³/h
- Drukopbouw: tot 1.100 Pa
- Regeling: 0–10 V DC, 4–20 mA, PWM, RS485 / Modbus
- Behuizing: staal met kunststof of aluminium kap
- Waaier: gegalvaniseerd staal
- Luchtstroom: afvoer
- Accessoires: onder andere dakopstand, lamellenklep, dempers, beschermroosters, werkschakelaars, aansluitdoos en temperatuurregeling
Dit product maakt deel uit van ons assortiment centrifugaal ventilatoren, dakventilatoren en EC ventilatoren.
