Beschrijving

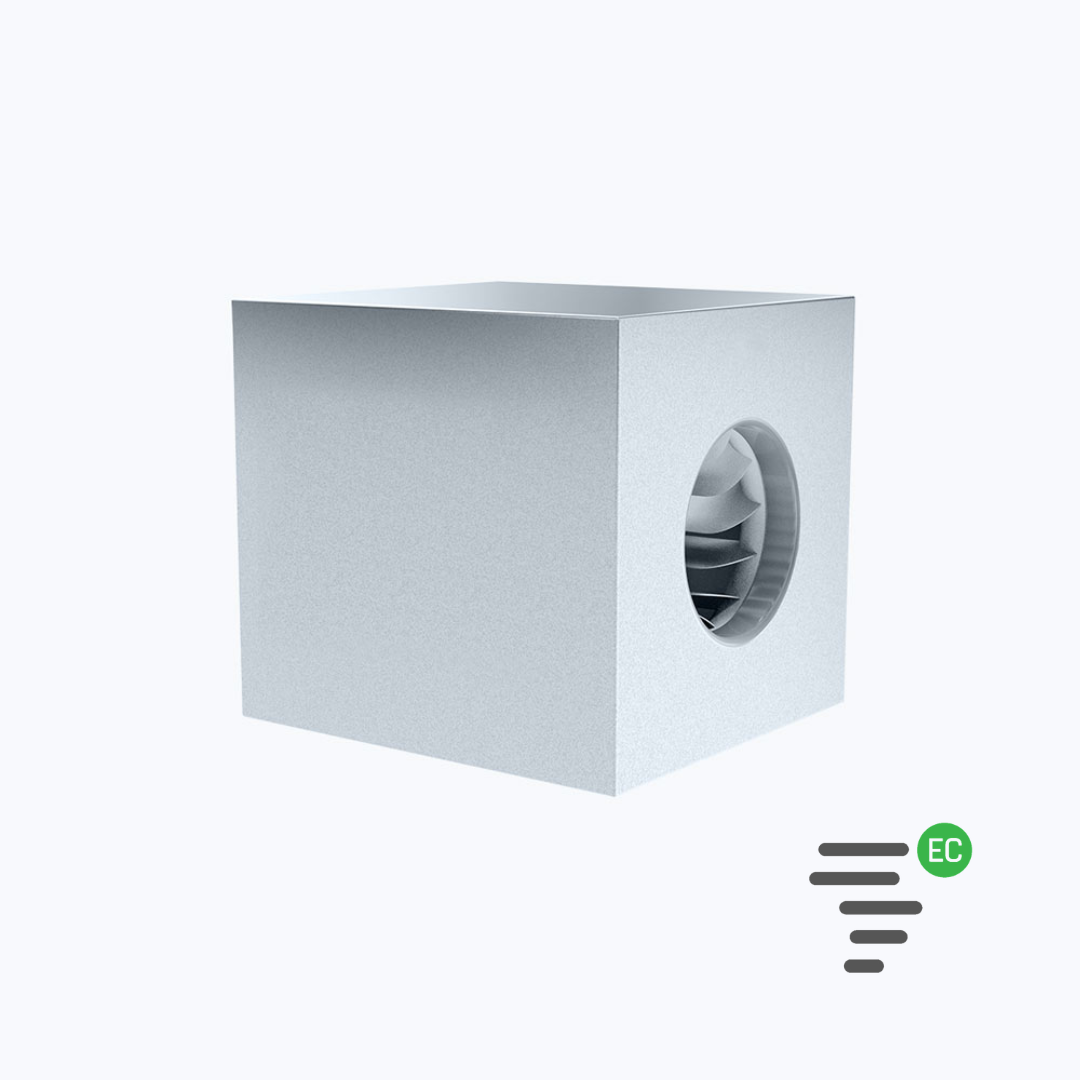

EC centrifugaal boxventilator VN-Box EC
De VN-Box EC is een direct aangedreven centrifugaal boxventilator met een energiezuinige EC-IE5-motor en geïntegreerde regelaar. De ventilator is geschikt voor het verplaatsen van lucht in uiteenlopende ventilatietoepassingen en biedt uitgebreide mogelijkheden om aan de gewenste luchtcapaciteit en druk te voldoen.
Met afmetingen van 350 tot en met 630 mm, een capaciteit tot 16.000 m³/h en een druk tot 1.100 Pa is de VN-Box EC breed inzetbaar. Daarnaast zijn meerdere uitblaasposities mogelijk, zodat de uitvoering beter kan aansluiten op de gewenste inbouw en aansluiting van de installatie.
Wanneer kies je voor een boxventilator?
Een boxventilator is een geschikte keuze wanneer je lucht wilt verplaatsen met een ventilator die in een compacte, omkaste constructie is geïntegreerd. De boxconstructie biedt mogelijkheden voor inbouw in uiteenlopende ventilatieopstellingen en technische installaties.
De VN-Box EC kan onder andere worden toegepast voor:
- Luchttoevoer en luchtafvoer in gebouwen
- Ventilatie van bedrijfsruimtes, werkplaatsen en productieomgevingen
- Ventilatie in technische ruimtes
- Luchtverplaatsing in luchtbehandelings- en ventilatie-installaties
- Technische toepassingen waarbij specifieke eisen gelden voor luchtcapaciteit en druk
De juiste uitvoering hangt af van het benodigde werkpunt, de installatie en de omstandigheden waarin de ventilator wordt gebruikt.
Bekijk ook ons assortiment boxventilatoren voor andere uitvoeringen en mogelijkheden.
Energiezuinige EC-IE5-motor met geïntegreerde regelaar
De VN-Box EC is direct aangedreven door een EC-IE5-motor met IP55-beschermingsgraad. De geïntegreerde regelaar maakt het mogelijk om het toerental af te stemmen op de gewenste luchtverplaatsing.
De beschikbare regelmogelijkheden zijn:
- 0–10 V DC
- 4–20 mA DC
- PWM
- RS485/Modbus
De ventilator is verkrijgbaar met een voedingsspanning van 230 V eenfasig of 400 V driefasig, bij 50 Hz.
Door het toerental af te stemmen op de benodigde luchtcapaciteit kan de ventilator passend worden ingesteld voor de toepassing. Bekijk ook ons volledige assortiment EC-ventilatoren voor meer uitvoeringen met energiezuinige EC-motortechnologie.
Behuizing en uitblaasposities
De behuizing bestaat uit stalen, gegalvaniseerde panelen met aluminium profielen. Er zijn meerdere uitblaasposities mogelijk, waardoor de boxventilator kan worden afgestemd op de gewenste configuratie van de installatie.
Welke uitvoering geschikt is, hangt onder andere af van de beschikbare inbouwruimte, de aansluiting op kanalen en het benodigde werkpunt.
Accessoires en uitbreidingsmogelijkheden
Afhankelijk van de toepassing kan de VN-Box EC worden uitgevoerd met verschillende accessoires, waaronder:
- Beschermrooster
- Regenkap
- Montagevoeten
- Trillingdempers
- Filtersectie
- Werkschakelaars
- Temperatuurregeling
De beschikbare combinaties en uitvoeringen bieden mogelijkheden om de ventilator af te stemmen op de technische eisen van de installatie.
De juiste VN-Box EC selecteren
Bij de selectie van een VN-Box EC kijken we onder andere naar:
- De benodigde luchtcapaciteit in m³/h
- De benodigde druk in Pa
- De weerstand van kanalen, filters en andere installatieonderdelen
- De aard en temperatuur van de te verplaatsen lucht
- De beschikbare ruimte en gewenste uitblaaspositie
- De voedingsspanning en gewenste regelmethode
- De benodigde accessoires
Binnen het assortiment zijn meerdere uitvoeringen en configuraties mogelijk om het gewenste werkpunt te bereiken. Past een standaarduitvoering niet helemaal bij de toepassing? Dan bekijken we graag welke mogelijkheden er zijn voor maatwerk.
Heb je al een berekend werkpunt of technische gegevens van de installatie? Dan kunnen we die gebruiken om een passende uitvoering te selecteren. Ook als nog niet alle gegevens bekend zijn, kun je contact met ons opnemen om de toepassing te bespreken.
Neem contact op voor technisch selectieadvies. Bel 0416 391 999 of mail naar info@ventinet.nl.
Technische specificaties
- Type: Boxventilator
- Model: VN-Box EC
- Aandrijving: Direct aangedreven
- Afmetingen: 350–630 mm
- Maximale capaciteit: 16.000 m³/h
- Maximale druk: 1.100 Pa
- Motor: EC-IE5, IP55
- Voedingsspanning: 230 V eenfasig of 400 V driefasig, 50 Hz
- Regeling: 0–10 V DC, 4–20 mA DC, PWM, RS485/Modbus
- Behuizing: Stalen, gegalvaniseerde panelen met aluminium profielen
- Uitblaaspositie: Meerdere posities mogelijk
- Accessoires: Beschermrooster, regenkap, montagevoeten, trillingdempers, filtersectie, werkschakelaars en temperatuurregeling
- Maatwerk: Meerdere uitvoeringen en configuraties mogelijk, afhankelijk van het gewenste werkpunt
Dit product maakt deel uit van ons assortiment centrifugaal ventilatoren, boxventilatoren en EC ventilatoren.
