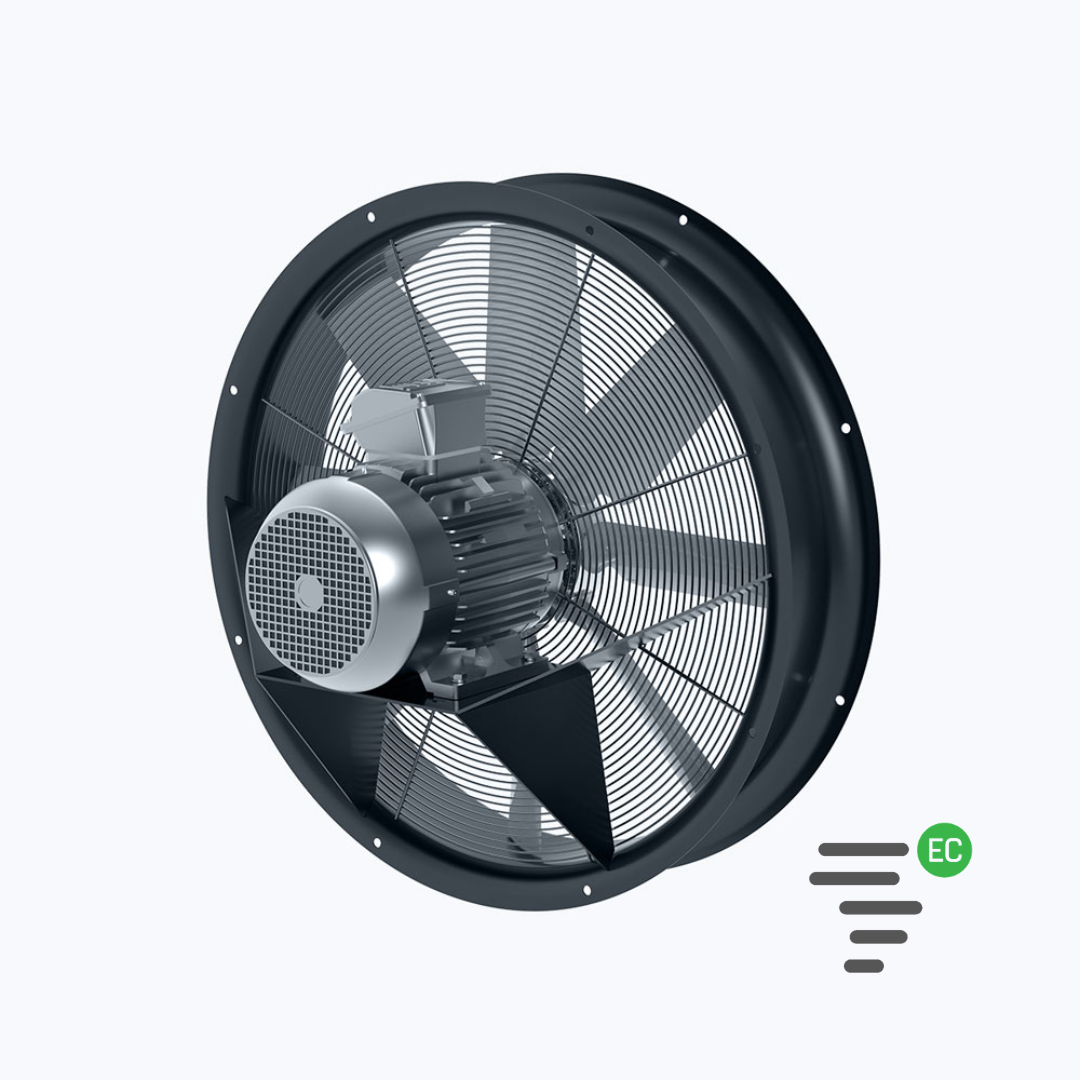

EC ring axiaal ventilator – VN-Ring EC
De VN-Ring EC is een ring axiaal ventilator met energiezuinige EC-IE5 motor. Deze ventilator is ontwikkeld voor het verplaatsen van grote hoeveelheden lucht bij een relatief compacte inbouwvorm. Afhankelijk van de uitvoering is de VN-Ring EC geschikt voor luchtcapaciteiten tot 35.000 m³/h en een drukopbouw tot 550 Pa.
De ventilator is standaard leverbaar in diameters van 310 tot 900 mm en kan worden uitgevoerd met een stalen of RVS behuizing. Dankzij de verschillende regelmogelijkheden is de luchtverplaatsing nauwkeurig af te stemmen op de toepassing.
Wanneer kies je voor een ring axiaal ventilator?
Een ringventilator is interessant wanneer je veel lucht wilt verplaatsen en de ventilator direct in of aan een installatie, opening of luchtstroom moet worden geïntegreerd. De ring rondom de waaier vormt daarbij een compacte constructie die goed toepasbaar is in uiteenlopende industriële en technische installaties.
De VN-Ring EC is onder andere geschikt voor:
- industriële ventilatie en luchtverplaatsing
- luchttoevoer en luchtafvoer
- koeling van machines en installaties
- warmteafvoer uit technische ruimtes
- ventilatie van productie- en bedrijfsruimtes
- luchtcirculatie
- koel- en klimaattechnische toepassingen
- Installaties en apparaten waarin een compacte axiale ventilator nodig is
- maatwerk ventilatie- en luchtverplaatsingstoepassingen
De VN-Ring EC is onder andere interessant wanneer de ventilator onderdeel wordt van een groter apparaat of installatie. De beschikbare regeltechniek, verschillende materiaalkeuzes en de mogelijkheid om de luchtstroomrichting om te keren geven daarbij extra ontwerpvrijheid.
EC-motor met verschillende regelmogelijkheden
De VN-Ring EC is voorzien van een EC-IE5 motor. Hierdoor is de ventilator efficiënt te regelen en kan het toerental worden afgestemd op de benodigde luchtverplaatsing.
Afhankelijk van de uitvoering kan de ventilator worden aangestuurd via:
- 0–10 V DC
- 4–20 mA
- PWM
- RS485 / Modbus
Dat maakt de VN-Ring EC geschikt voor zowel relatief eenvoudige regelingen als voor integratie in een technische installatie of besturingssysteem.
De VN-Ring EC is daarmee één van onze EC-ventilatoren voor situaties waarin efficiënte, regelbare luchtverplaatsing nodig is.
Van 310 tot 900 mm
De VN-Ring EC is leverbaar in verschillende diameters van 310 tot 900 mm. Afhankelijk van de uitvoering loopt de maximale luchtcapaciteit op tot 35.000 m³/h.
De benodigde uitvoering wordt niet alleen bepaald door de diameter. Het werkpunt van de ventilator, bestaande uit de gewenste luchtcapaciteit en druk, bepaalt welke uitvoering het beste aansluit bij de toepassing.
Let op: de maximale luchtcapaciteit en maximale druk zijn geen gecombineerd werkpunt. De daadwerkelijk beschikbare luchtcapaciteit is afhankelijk van de systeemweerstand. Voor technische selectie zijn daarom de ventilatorcurves en het gewenste werkpunt leidend.
Staal of RVS, kunststof of aluminium waaier
De VN-Ring EC kan afhankelijk van de toepassing worden uitgevoerd met een stalen of RVS behuizing. Voor de waaier zijn uitvoeringen in kunststof of aluminium beschikbaar.
Daarmee kan de ventilator worden afgestemd op de omgeving waarin deze wordt toegepast en op het medium dat wordt verplaatst.
Ook de luchtstroomrichting kan verschillen. De VN-Ring EC is leverbaar met:
- motor → waaier
- waaier → motor
Daarnaast is een omkeerbare uitvoering mogelijk. Dat kan interessant zijn wanneer dezelfde ventilator zowel voor toevoer als afvoer van lucht wordt ingezet, of wanneer de luchtstroomrichting binnen een installatie moet kunnen worden gewijzigd.
Compacte axiale ventilator voor integratie in een installatie
Door de ringconstructie is de VN-Ring EC goed te integreren in verschillende technische toepassingen. Denk bijvoorbeeld aan een machine, luchtbehandelingsinstallatie, koelopstelling of industriële behuizing.
Daarbij is niet alleen de capaciteit van belang, maar ook de beschikbare ruimte, aansluitwijze, luchtstroomrichting, regeling en materiaalkeuze.
Voor verschillende uitvoeringen zijn accessoires beschikbaar, zoals:
- beschermroosters
- dempers
- kleppen
- werkschakelaars
- aansluitdozen
- temperatuurregelingen
Zo kan de ventilator verder worden afgestemd op de installatie waarin deze wordt toegepast.
VN-Ring EC of een andere axiale ventilator?
De VN-Ring EC is een specifieke uitvoering binnen het assortiment axiale ventilatoren. Een ringventilator ligt voor de hand wanneer de ventilator compact in een installatie of luchtstroom moet worden opgenomen.
Afhankelijk van de toepassing kan ook een andere axiale ventilator beter passen. Zo kan een wandventilator interessant zijn wanneer de ventilator rechtstreeks in een wand wordt geplaatst, terwijl een kanaalventilator bedoeld is voor toepassing in een kanalensysteem.
De keuze begint daarom bij de toepassing en het gewenste werkpunt, niet alleen bij de diameter van de ventilator.
De juiste EC ringventilator selecteren
Voor een goede selectie van de VN-Ring EC kijken we onder andere naar:
- gewenste luchtcapaciteit in m³/h
- benodigde druk in Pa
- beschikbare inbouwruimte
- diameter en aansluitafmetingen
- luchtstroomrichting
- gewenste regelmethode
- voedingsspanning
- materiaal van behuizing en waaier
- eventuele wens voor een omkeerbare uitvoering
- omstandigheden waarin de ventilator wordt toegepast
Daarnaast kunnen de beschikbare inbouwruimte, besturing en integratie in de bestaande installatie bepalend zijn.
Past een standaard uitvoering niet helemaal bij de toepassing? Dan kijken we ook naar maatwerk. Denk bijvoorbeeld aan een andere materiaalkeuze, uitvoering, luchtstroomrichting, regeling of configuratie. Zeker bij toepassingen in bestaande installaties of machines kan een specifieke uitvoering nodig zijn.
Heb je het werkpunt al bepaald? Dan kunnen we op basis daarvan de passende uitvoering selecteren. Ook wanneer nog niet alle gegevens bekend zijn, kun je contact met ons opnemen om de toepassing en mogelijkheden te bespreken.
Technische specificaties VN-Ring EC
- Type: ring axiaal ventilator
- Motor: EC-IE5
- Motorbescherming: IP55
- Voeding: 230 V / 1-fase / 50 Hz of 400 V / 3-fase / 50 Hz
- Diameter: 310 t/m 900 mm
- Luchtcapaciteit: tot 35.000 m³/h
- Drukopbouw: tot 550 Pa
- Regeling: 0–10 V DC, 4–20 mA, PWM, RS485 / Modbus
- Behuizing: staal of RVS
- Waaier: kunststof of aluminium
- Luchtstroom: motor → waaier of waaier → motor
- Omkeerbare uitvoering: mogelijk
- Accessoires: onder andere roosters, dempers, kleppen, werkschakelaars, aansluitdozen en temperatuurregeling
Dit product maakt deel uit van ons assortiment axiaal ventilatoren, EC ventilatoren en RVS ventilatoren.
