Uitblaasposities centrifugaal ventilatoren (LG & RD)
Centrifugaalventilatoren zijn leverbaar in verschillende uitblaasposities, afhankelijk van de gewenste luchtstroming binnen jouw installatie. Deze posities worden aangeduid met de afkortingen RD (rechtsdraaiend) en LG (linksdraaiend), gevolgd door een hoek in graden die de positie van de uitblaasopening weergeeft ten opzichte van de motoras.
De juiste keuze van uitblaasrichting voorkomt extra bochten in het kanaalwerk, minimaliseert drukverliezen en verhoogt de efficiëntie van je systeem.
Wat betekent RD en LG bij ventilatoren?
De uitblaaspositie van een centrifugaalventilator wordt bepaald door van voren naar de ventilator te kijken (kant van de aandrijving). Daarbij geldt:
RD (Rechtsdraaiend / Right-hand discharge): De lucht blaast met de klok mee uit.
LG (Linksdraaiend / Left-hand discharge): De lucht blaast tegen de klok in uit.
De hoek (0° t/m 315°) geeft aan waar de uitblaasrichting zit ten opzichte van de motoras, in stappen van 45°.
Overzicht van uitblaasposities

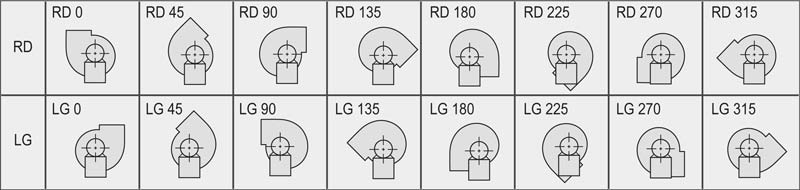

In onderstaand schema zie je de uitblaasrichtingen (LG en RD) van centrifugaal ventilatoren. Deze visual wordt vaak gebruikt bij het specificeren van ventilatoren. In de tabel daaronder vind je de bijbehorende omschrijvingen.
De tussenliggende standen (zoals RD 45, RD 135, LG 225, enz.) kies je wanneer precieze kanaaluitlijning is vereist.
| Afkorting | Beschrijving |
|---|---|
| RD 0 | Rechtsdraaiend, uitblaas recht omhoog |
| RD 90 | Rechtsdraaiend, uitblaas naar rechts |
| RD 180 | Rechtsdraaiend, uitblaas naar beneden |
| RD 270 | Rechtsdraaiend, uitblaas naar links |
| LG 0 | Linksdraaiend, uitblaas recht omhoog |
| LG 90 | Linksdraaiend, uitblaas naar links |
| LG 180 | Linksdraaiend, uitblaas naar beneden |
| LG 270 | Linksdraaiend, uitblaas naar rechts |
Wanneer kies je welke uitblaaspositie?
De keuze voor een specifieke positie hangt af van:
De gewenste luchtstroomrichting in het kanaalsysteem
Beperkte ruimte of obstakels rondom de ventilator
De plaatsing van andere componenten (filters, dempers, etc.)
Technische vereisten m.b.t. onderhoudsruimte en trillingsgedrag
Bij nieuwe installaties loont het om al in het ontwerpstadium rekening te houden met de optimale uitblaaspositie. Dat voorkomt later dure aanpassingen.
Voor meer technische specificaties over onze centrifugaal ventilatoren, bekijk de desbetreffende pagina’s. We denken graag met je mee over de juiste oplossing.
Ontvang je graag direct advies? Neem contact met ons op!
Wij zijn bereikbaar van maandag t/m vrijdag van 8:30 tot 17:00 uur
Veelgestelde vragen over uitblaasposities centrifugaal ventilatoren
Wat is het verschil tussen RD en LG bij ventilatoren?
RD staat voor rechtsdraaiend (clockwise), LG voor linksdraaiend (counterclockwise). Het gaat om de richting waarin de lucht wordt uitgestoten ten opzichte van de motor.
Hoe bepaal ik de juiste uitblaaspositie?
Bepaal vanuit het aanzicht op de aandrijfzijde van de ventilator welke kant de lucht op moet stromen en stem dit af op je kanaalontwerp.
Zijn alle uitblaasrichtingen standaard leverbaar?
De meeste posities zijn standaard of op korte levertijd beschikbaar. Afwijkende standen kunnen klantspecifiek worden geproduceerd.
Kan ik de uitblaasrichting achteraf nog wijzigen?
Bij sommige ventilatoren is dat mogelijk, bij andere niet. Vraag ons om advies als je flexibiliteit in uitblaaspositie nodig hebt.
